主营系列聚氨酯组合料及系列聚氨酯制品
通过GB/T19001-2008-ISO9001:2008国际体系认证
全国服务热线:
13693803186
当前位置:首页 - 产品中心 - 聚氨酯组合料 - 浇注型组合聚醚

浇注型组合聚醚

[ 时间:2018-11-20 10:30:57 ]
浇注型组合聚醚

产品名称:浇注型组合聚醚

所属分类:聚氨酯组合料

  • 详细信息
  • 联系方式
  • 在线留言

  号: KX-SG-2570

用  途:

用于各种保温工程施工,手工或机械均可操作,用于管道、冷库、车库门等

详细介绍:

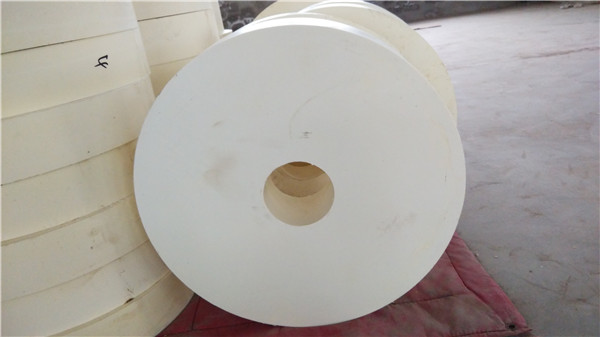

KX-SG-2570浇注型组合聚醚

简述:

浇注型组合聚醚是种以氟里昂11为发泡剂的组合聚醚多元醇,它与粗MDI反应生产出硬质聚氨酯泡沫体。该系统主要用于以手工操作为主的保温工程中。

典型的物理和化学性质:



组合聚醚

MDI

外观

淡黄色透明粘性液体

深棕色液体

粘度,20℃:

200350

300

比重,20℃:

1.15

1.23

储存须知:

KX-SG-2570吸湿性强,应将盛装容器妥善封盖,以免水分进入。建议储存在阴凉区域,避免阳光直射和雨淋漓,并与异氰酸酯分开存放。

储存温度:室温(22℃左右),其储存期为6个月。

手工混拌反应速率:

采用标准的实验室质量控制步骤:

各化学试剂温度为20℃±1℃,发泡杯容积为500ml,在2000/分钟的速度下搅拌10

化学试剂总量为200

乳白时间(秒):30

拉丝时间(秒):75

不粘时间(秒):100

自由发泡密度(千克/立方米):28

建议的加工工艺:

建议在环境温度高于20℃的情况下进行施工,称量要准确,搅拌要均匀,当环境温度低于10℃以下时,应对模具和原料进行升温,由于组合聚醚中含有氟里昂-11,因此其温度不能高于25℃。

典型泡沫样品的性参数:

模塑密度

Kg/m3

30-35

闭孔率

%

90

起始导热系数

Mw/m.k

20

垂直压缩强度

Kpa

130

尺寸稳定性

24小时,-25℃ΔV% >124小时,70/90%相对湿度 ΔV%>1

防火性能:

本品制成的泡沫为非阻燃泡沫,商用等为B3,如需达到较好的阻碍燃性能,可以加入相应份量的DMMPTCEP等阻燃剂。

网站版权所有:2018 洛阳天江化工新材料有限公司 豫ICP备14015607号-3  豫公网安备 41032202000053号 技术支持:尚贤科技  网站XML
